オルティアルームランプ製作　その１

狭い！

長年愛用しつづけているオルティア（EL3）ですが、電装品の改良も兼ねてルームランプを製作してみました。
元々は、T10のウェッジ球（５W）なので、よく諸兄方が製作されている基板エッジ加工型にしてみました。

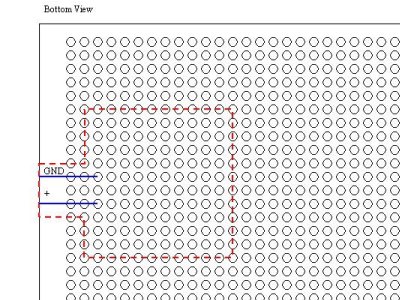

図１．プリント基板加工図

なお、ハウジングが狭いため、20mm平方程度しか有効に利用できません。これではあまりLED載せられないです。(T_T)

部品削減

あまりLEDを載せれないので、受動部品は極力少なくします。
挿入方向が固定のため逆流防止ダイオードは省略します。
LEDのVFが3.1Vなので、4個直列に出来そうですが、マージンを取って3直（9.3V）とします。 駆動方法は電流制限抵抗型にします。 よく3直でCRDを利用している人がいますが、CRDは5V以上ないと定電流特性を示さないので、はっきり言って無駄です。
バッテリーが繋がっている限りは15.6V以上にはならないので（1セルあたり2.6V）、抵抗型で十分だと思います。
ただオルタネーターや、レギュレータが壊れた場合、バッテリーが外れた場合はこの限りではないので、安全の為に入れておくのも良いと思いますが、 その時はあきらめるしかないです。
よって回路図は以下のようにしました。

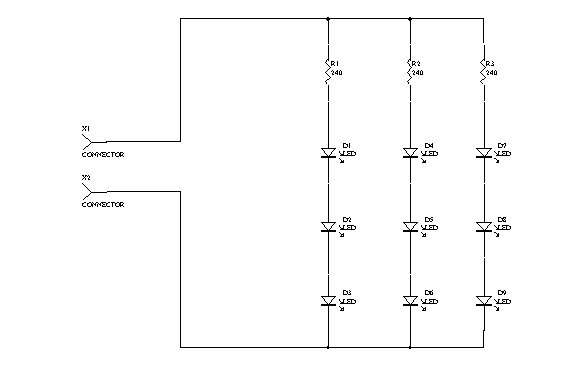

図２．回路図

実装

基板は20年も前のベーク(t=1.0)で作りました。（単に余っていたから）
このLED、指向性が強いので（±10度）若干放射状に傾けました。

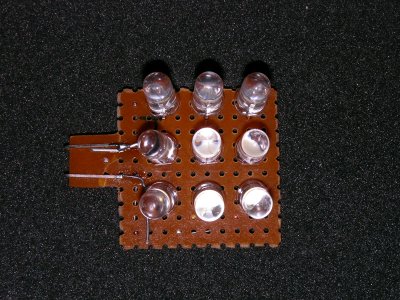

図３．完成

とりあえず組み込んでみました。


図４．T10ウェッジ球（５W）


図５．LED（9個、20mA）

LEDが向いている方向はそれなりに明るいのですが、デッドゾーンはやはり白熱灯にくらべて暗いです。(;_;)

ハイパワーLEDが手に入ったら再度挑戦します。
