LED照明その２

レストア？

かなり前（20年以上前？）に買ったクリップライトですが、まだ現役で使っています。
これに使われるランプがリフレクター球（25W）ですが、なぜか1年程で切れるし、発熱は多いし、で、これもLED化することにしました。

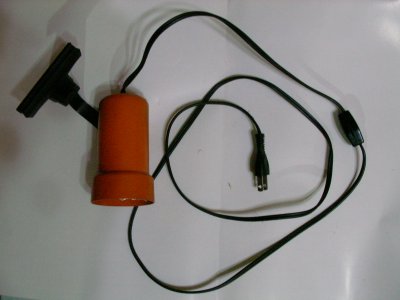

図１．愛着のあるクリップライト

実家の宮ランプをLED化した後なので、ちょっと凝らして輝度調整も追加します。
LEDの数は、シェード口径ぎりぎりの基板を作成し、それに載るだけのLED数とします。

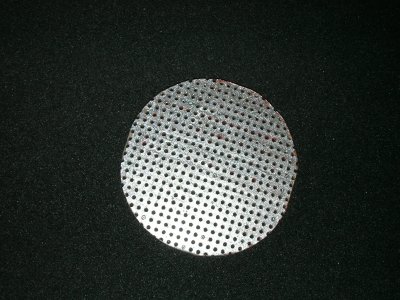

図２．製作した基板

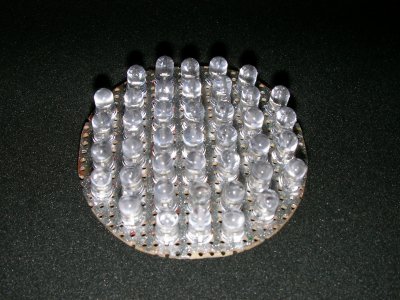

図３．LEDを載せたところ

基板の表面が銀色に光っていますが、リフレクターを兼ねて銀色のペイントマーカーで塗りました。（絶縁性は大丈夫か？）
LEDは結局41個載りました。VF=3.1Vとすると、3.1(V)*41=127(V)となり、AC100Vの整流後電圧140V以下なのでちょうどいい数です。
ただ、電流制限回路のドロップダウン電圧が13V以下しか取れなくなるのでちょっときついかも知れません。

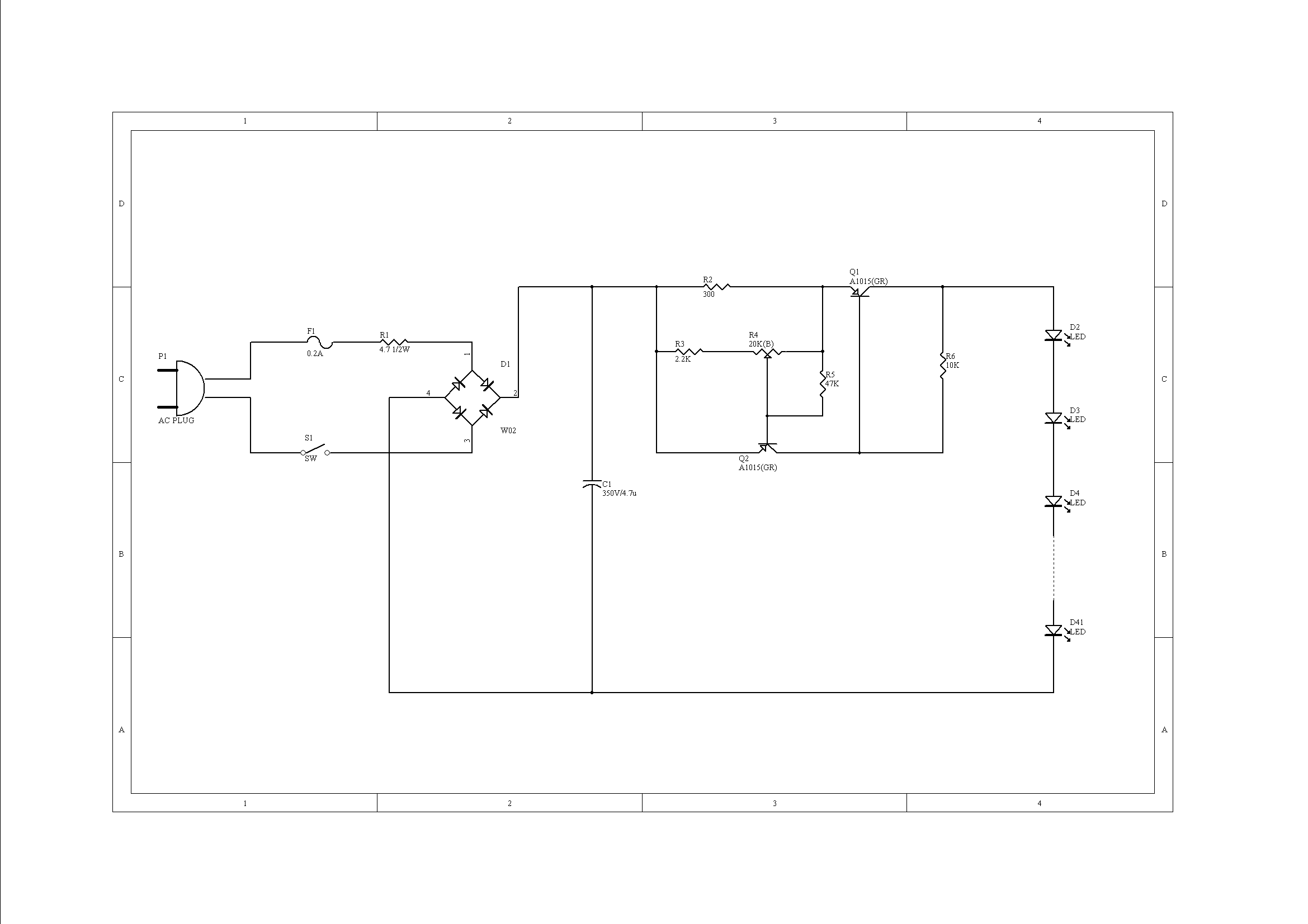

図４．回路図

回路の説明は不要だと思いますが、キモはQ1、Q2の定電流回路です。今回は輝度（電流）を変更するためにQ2のバイアスをVRで調整しています。
ただ、Q1のベースバイアス抵抗R6はマイナス側へ接続する方が安定した定電流を得られるのですが、A1015の耐圧が50Vしか無いため、安全を見てLED側へ接続しています。その為、定電流+ベース電流となってしまいました。
このような接続方法だと、Q1のｈFEは高めのを選択して、R6をもっと大きくした方がいいのかも知れません。
設計上は2～20mAにしましたが、実測は3～16mAになってしまいました。

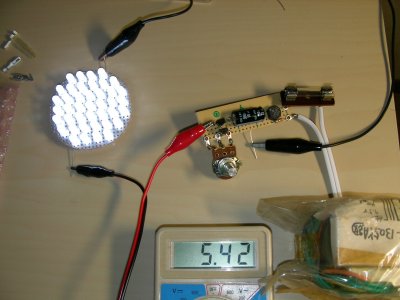

図５．実験風景

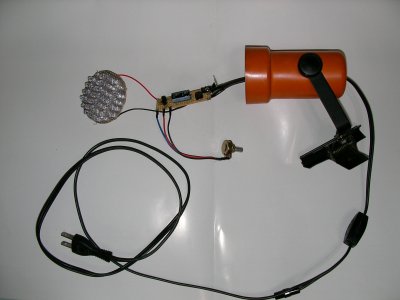

図６．組み込み前（FUSE追加しました）

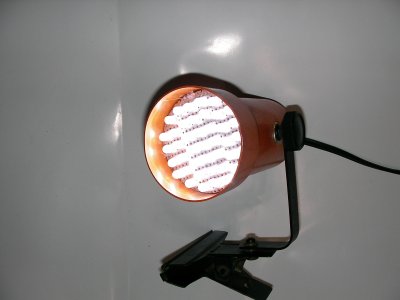

図７．完成

ディフューザー製作

とにかく指向性が強いので、正面でしか本が読めません。
そこでディフューザー（拡散板）を製作する事にしました。（LED拡散テスト参照）
色々探して試した結果、減衰率が小さく拡散率が高そうと言うことで、結局アクリサンデーのダイヤ模様アクリル板を使うことにしました。

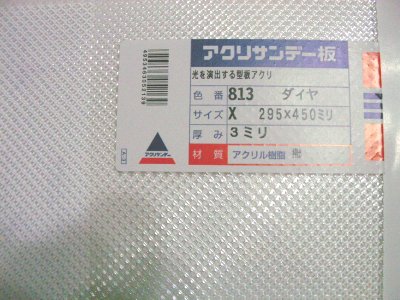

図８．アクリサンデーのダイヤ模様アクリル板

φ60で円形に加工します。
さすがアクリル。円形の加工が大変です。（硬い）

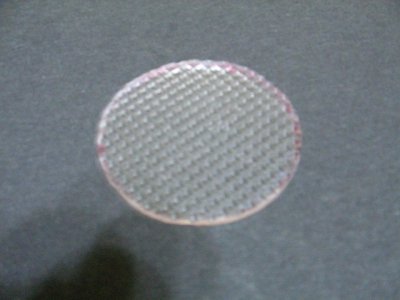

図９．円形に加工（赤く見えるのはマーカーです）

装着してみました


図１０．ディフューザーなし


図１１．ディフューザーあり

ダイヤ模様に拡散されているのがわかります。
